QILIN Hegesztő Fúvókák Műszaki Jelentősége a Fiber Lézer Hegesztésben

A hegesztő fúvóka a lézerhegesztő fej utolsó eleme, amely a nagy energiájú lézersugár mellett a vágási zónába juttatja a segéd- vagy védőgázt, és gyakran biztosít hozzáférést a hozzáadott anyag (hegesztőhuzal) számára is. Bár egyszerű alkatrésznek tűnhet, a fúvóka kialakítása, belső geometriája és állapota alapvetően befolyásolja a gázáramlás profilját, amely kulcsfontosságú szerepet játszik a hegesztési varrat minőségében, a spatter (fröccsenés) képződésében, a vágófej optikájának védelmében és a hegesztési folyamat stabilitásában.

A nem megfelelő fúvóka kiválasztása, a sérült vagy szennyezett fúvókák használata számos problémához vezethet a lézerhegesztés során: rossz minőségű, porózus vagy oxidált varratok, túlzott fröccsenés, a vágófej drága optikájának szennyeződése vagy károsodása, valamint a hegesztési folyamat instabilitása.

Ez a cikk a QILIN hegesztő fúvókák műszaki jelentőségét elemzi a fiber lézer hegesztési alkalmazásokban. A QILIN, mint a lézerhegesztő fejek és rendszerek egyik szereplője a piacon, specifikus fúvókákat kínál a saját fejeikhez. Az elemzés bemutatja azokat a tipikus hegesztési kihívásokat, amelyekre a QILIN hegesztő fúvókák, különböző típusú és méretű kialakításaik révén, megoldást kínálnak. Részletezi a fúvókák főbb műszaki paramétereit (pl. furatátmérő) és funkcióit, valamint áttekintésre kerülnek a QILIN hegesztő fúvókák legfontosabb iparági alkalmazásai. Végül hangsúlyozásra kerül a megfelelő fúvóka kiválasztásának, kezelésének és időben történő cseréjének stratégiai fontossága a lézerhegesztő rendszer optimális teljesítményének és a hegesztett termékek minőségének biztosítása érdekében.

A fémek fiber lézer hegesztésével, a hegesztési folyamatok finomhangolásával, a varratminőség javításával vagy a hegesztési költségek optimalizálásával foglalkozó szakemberek számára ez az elemzés mélyreható betekintést nyújt a QILIN hegesztő fúvókák szerepébe és műszaki jelentőségébe a modern lézerhegesztésben.

1. Műszaki Kihívások a Fiber Lézer Hegesztésben – Amelyekre a Hegesztő Fúvóka Ad Választ

A fiber lézer hegesztés, bár számos előnnyel rendelkezik, specifikus kihívásokat támaszt a folyamat stabilitása, a varrat minősége és a berendezés védelme szempontjából. A hegesztő fúvóka a vágófej egyik olyan eleme, amely közvetlenül befolyásolja ezeket a területeket:

• Védőgáz Ellátás Hatékonysága: A legkritikusabb funkció a védőgáz (jellemzően Argon, Helium, vagy keverékek; bizonyos alkalmazásoknál Nitrogén vagy Sűrített Levegő is használható) hatékony bejuttatása a hegesztési zónába. Ennek célja a forró, olvadt fém (hegesztőfürdő) és a környező, magas hőmérsékletű szilárd fém védelme a levegő oxigénjétől és nitrogénjétől. Ha a védőgáz ellátás nem megfelelő (pl. túl gyenge áramlás, turbulens áramlás, nem megfelelő irány), a levegő bejuthat a hegesztési zónába, ami oxidációhoz és porozitáshoz vezethet a varratban. Az oxidált varratok gyengébbek, hajlamosabbak a korrózióra, és rosszabbul néznek ki. A porozitás (gázzárványok a varratban) pedig csökkenti a varrat mechanikai szilárdságát. A fúvóka belső geometriája és a furat átmérője határozza meg a gázáramlás profilját és sebességét a munkadarab felületénél, így közvetlenül befolyásolja a védőgáz "ernyő" hatékonyságát.

• Spatter (Fröccsenés) Kontroll: A lézerhegesztés, különösen a mélybeolvadásos hegesztés (keyhole welding), során fémfröccsenések keletkezhetnek a hegesztőfürdőből. Ezek a fröccsenések ráéghetnek a munkadarab felületére (esztétikai probléma, utómunkálat), de ami veszélyesebb, szennyezhetik vagy károsíthatják a hegesztőfej alsó részét és a drága fókuszáló lencsét. A hegesztő fúvóka kialakítása és a rajta keresztül áramló gázprofil segíthet minimalizálni a spatter képződését és/vagy irányítani a fröccsenéseket úgy, hogy azok ne jussanak az optikára. Bizonyos fúvóka kialakítások vagy extra gázcsatornák (bár a QILIN weboldalon látható fúvókák főleg egycsatornásnak tűnnek) célja lehet a spatter eltávolítása vagy elhárítása.

• Vágófej Optikájának Védelme: A hegesztési zónából felszálló füst, fémgőzök és a spatter komoly veszélyt jelentenek a hegesztőfej alsó optikai elemeire, különösen a védőablakra és a fókuszáló lencsére. A védőgáz áramlása a fúvókán keresztül egyfajta "levegőfüggönyt" képez, ami távol tartja ezeket a szennyeződéseket az optikától. Ha a fúvóka nem megfelelő, vagy a rajta keresztül érkező gázáramlás gyenge vagy turbulens, ez a védelmi funkció sérül, és az optika gyorsan beszennyeződik vagy károsodik. A lencse tisztítása vagy cseréje költséges és leállási idővel jár.

• Hozzáadott Anyag (Huzal) Vezetése: Sok lézerhegesztési alkalmazás (különösen vastagabb anyagok vagy nagyobb hézagok hegesztésekor) hozzáadott anyagot (hegesztőhuzalt) igényel. A hegesztő fúvóka kialakításának kompatibilisnek kell lennie a huzalelőtoló rendszerrel, és elegendő helyet kell biztosítania a huzal számára, hogy az pontosan, a lézersugárhoz és a hegesztőfürdőhöz képest optimális pozícióban jusson a vágási zónába. A fúvóka belső kialakítása befolyásolhatja a huzalvezetés stabilitását. Bár a weboldalon látható QILIN fúvókák önmagukban nem vezetik a huzalt (az külön huzalvezető csúcson keresztül jut be), a fúvóka méretének és alakjának elegendő teret kell biztosítania a huzal számára a hegesztési zóna megközelítéséhez.

• Hegesztési Folyamat Stabilitása: A lézerhegesztési folyamat nagyon érzékeny a paraméterekre. A védőgáz áramlásának stabilitása, amelyet a fúvóka biztosít, befolyásolja a hegesztőfürdő dinamikáját, a keyhole (gőzoszlop) stabilitását mélybeolvadásos hegesztésnél, és a varrat alakját. Egy nem stabil gázáramlás instabil hegesztési folyamathoz és inkonzisztens varrat minőséghez vezethet.

• Hő- és Kopásállóság: A hegesztő fúvóka közvetlenül a nagy energiájú lézersugár és a forró hegesztőfürdő közelében helyezkedik el. Ellenállónak kell lennie a magas hőmérsékletnek, a ráégő fröccsenéseknek és a gázáramlás eróziós hatásának. Egy rossz minőségű vagy nem megfelelő anyagú fúvóka gyorsan elhasználódik, deformálódik vagy beszennyeződik, rontva a teljesítményt és gyakori cserét igényelve.

Ezek a kihívások rávilágítanak, hogy a hegesztő fúvóka nem pusztán egy "cső", hanem a lézerhegesztési folyamat egyik kulcsfontosságú, funkcionális eleme, amelynek helyes kiválasztása és állapota alapvető fontosságú a magas minőségű, megbízható és gazdaságos hegesztés eléréséhez.

2. QILIN Hegesztő Fúvókák – Típusok, Paraméterek és Műszaki Előnyök

A QILIN, mint a lézerhegesztő technológia egyik szállítója, specifikus hegesztő fúvókákat kínál a saját hegesztőfej rendszereihez. A weboldalon (https://laxunshop.hu/QILIN-Hegeszto-Fuvoka) felsorolt fúvókák a QILIN kézi vagy automata hegesztőfejeihez illeszkednek (bár a konkrét fej modell nincs megadva, a kompatibilitás a gyártón belül biztosított). A kínálatban szereplő fúvókák elsősorban a belső furat átmérőjében térnek el, ami a hegesztési folyamat szempontjából a legfontosabb paraméter.

A hegesztő fúvóka fő feladata a védőgáz koncentrált, lamináris áramlásának biztosítása a hegesztési zóna körül. A fúvóka anyaga jellemzően réz vagy sárgaréz, amelyek jó hővezető képességűek és ellenállnak a fröccsenéseknek bizonyos mértékig. Egyes fúvókák speciális felületkezelést (pl. króm bevonat) kaphatnak a spatter kevésbé tapadása érdekében.

Vizsgáljuk meg a weboldalon felsorolt QILIN hegesztő fúvóka modelleket a furat átmérője alapján, ami a legjelentősebb eltérés köztük:

QILIN Hegesztő Fúvókák Áttekintése (Példa Név Alapján)

Megjegyzés: A "H15" jelölés valószínűleg a fúvóka fizikai méretére vagy a kompatibilis QILIN fejre utal. A "Egycsatornás" feltételezés a weboldalon látható képek alapján történt. A tipikus vastagságok csak iránymutatók, a pontos alkalmazás függ a lézer teljesítményétől, a segédgáz típusától, nyomásától és a hegesztendő anyag tulajdonságaitól.

Műszaki Funkciók és Előnyök Részletesen:

• Gázáramlás Szabályozása a Furat Átmérővel: A hegesztő fúvóka belső furatának átmérője a legfontosabb tényező, amely meghatározza a védőgáz áramlási sebességét és a gázáramlás profilját a vágási zónánál adott gáznyomás mellett.

  • Kis átmérők (pl. 1.5, 2.0 mm): Ezek kisebb teljes gázvolument engednek át, de adott nyomáson gyorsabb, koncentráltabb gázsugarat hozhatnak létre közvetlenül a fúvóka alatt. Ideálisak vékony anyagok hegesztéséhez (conduction welding), ahol az alacsony hőbevitel és a precíz, keskeny varrat fontos. A koncentrált gázáram hatékonyan védi a kis hegesztőfürdőt.

  • Nagyobb átmérők (pl. 3.0, 3.5, 4.0 mm): Ezek nagyobb teljes gázvolument tesznek lehetővé, ami szükséges a vastagabb anyagok (keyhole welding) hegesztéséhez, ahol a hegesztőfürdő nagyobb, és a gőzoszlop védelme nagyobb gázvolument igényel. A nagyobb gázáramlás hatékonyabban távolítja el a spattert a vágási zónából, ami különösen fontos magas lézer teljesítménynél.

• Védőgáz Típus és Fúvóka: Bár a fúvóka fizikailag nem változtatja meg a gáz típusát, a kialakítása optimalizált lehet a különböző gázok (pl. Argon, Helium) áramlási tulajdonságaihoz. Argon a legelterjedtebb védőgáz, jó ionizációs potenciállal és kedvező árral. Helium magasabb ionizációs potenciálú, ami stabilabb ívet eredményezhet (ha kombinált eljárásról van szó) és magasabb hőbevitelt, de drágább. Keverékek is használatosak. A QILIN fúvókák úgy vannak tervezve, hogy a különböző gázokkal is optimális áramlást biztosítsanak.

• Anyagminőség és Tartósság: A QILIN hegesztő fúvókák minőségi anyagból (gyakran réz vagy speciális ötvözet) készülnek, ami biztosítja a szükséges hőállóságot és tartósságot a hegesztési környezetben. A pontos gyártás (precíz furatátmérő és belső geometria) alapvető a konzisztens gázáramlás és a megbízható teljesítmény érdekében. A speciális bevonatok (ha vannak) segítenek csökkenteni a spatter ráégését, növelve a fúvóka élettartamát és csökkentve a tisztítási vagy cseregyakoriságot.

• Kompatibilitás a QILIN Hegesztőfejekkel: A weboldalon felsorolt fúvókák specifikusan a QILIN hegesztőfejekhez illeszkednek. Ez garantálja a pontos mechanikai illeszkedést, az elektromos csatlakozást (amennyiben a fej részeként ez szükséges), és a gázcsatornák tömítettségét a fúvóka és a fej között. A gyártóspecifikus fúvókák használata biztosítja, hogy a fúvóka funkciói (gázáramlás, spatter kontroll, optika védelem) megfelelően működjenek a fej kialakításával összhangban.

• Hegesztési Varrat Minőségének Befolyásolása: A megfelelő QILIN fúvóka és a helyes gázáramlás kombinációja közvetlenül járul hozzá a magas minőségű varratokhoz: minimális porozitás és oxidáció, tiszta, esztétikus varrat felület, kontrollált varratszélesség és beolvadási mélység. Például, egy 3 mm vastag alumínium varratnál a megfelelő átmérőjű fúvókával és Argon gázzal minimalizálható a porozitás.

• Optika Élettartamának Növelése: A fúvóka által biztosított hatékony gázáramlás, amely távol tartja a szennyeződéseket az optikától, jelentősen meghosszabbítja a védőablak és a fókuszáló lencse élettartamát. Ez csökkenti a drága optikai elemek cseréjének szükségességét és a gép leállási idejét.

Összefoglalva, a QILIN hegesztő fúvókák, a különböző furatátmérőkkel (1.5 mm-től 4.0 mm-ig) kulcsfontosságú komponensek a fiber lézer hegesztési folyamatban. A megfelelő átmérőjű fúvóka kiválasztása a hegesztendő anyag vastagságához és a kívánt hegesztési módhoz (conduction vs. keyhole) alapvető a hatékony védőgáz ellátás, a spatter kontroll, az optika védelem és a varrat minőségének biztosításához. A QILIN specifikus fúvókái a QILIN hegesztőfejekhez tervezve biztosítják a pontos illeszkedést és a megbízható teljesítményt.

3. Iparági Alkalmazások – Hol Nélkülözhetetlenek a QILIN Hegesztő Fúvókák?

A QILIN hegesztő fúvókák, mint a fiber lézer hegesztő rendszerek elengedhetetlen részei, számos iparágban kritikus szerepet játszanak, ahol a fém alkatrészek magas minőségű, gyors és precíz hegesztése szükséges. A különböző fúvóka átmérők és típusok a specifikus iparági igényekhez igazodnak.

• Gépgyártás és Általános Fémmegmunkálás: Komplex gépalkatrészek, vázak, burkolatok hegesztése különböző fémekből és vastagságokból.

  • Alkalmazás: Vékonyabb fémlemez burkolatok hegesztése (kis átmérőjű fúvókák, pl. 1.5mm, 2.0mm) Argon gázzal a minimális deformációért és tiszta varratért. Vastagabb tartóelemek, vázak hegesztése (nagyobb átmérőjű fúvókák, pl. 3.0mm, 4.0mm) mélybeolvadással a nagy szilárdságú kötésekért.

• Autóipar és Járműgyártás: Karosszéria elemek, alváz komponensek, kipufogó rendszerek, ülésvázak, akkumulátor csomagok hegesztése.

  • Alkalmazás: Vékony, nagy szilárdságú acél vagy alumínium karosszéria elemek gyors hegesztése (kis átmérőjű fúvókák, precíz gázáramlás) alacsony hőbevitellel a deformáció elkerülése végett. Rozsdamentes acél kipufogó elemek hegesztése (közepes-nagy átmérőjű fúvókák, Argon/Nitrogén) tiszta, korrózióálló varratokért. Akkumulátor csomagok hegesztése (gyakran nagyon vékony anyagok, kis átmérőjű fúvókák, nagy pontosságú gázáramlás).

• Élelmiszer- és Gyógyszeripar: Rozsdamentes acél berendezések, tartályok, csővezetékek hegesztése, ahol a varrat tisztasága, simasága és repedésmentessége a higiéniai előírások miatt kritikus.

  • Alkalmazás: Rozsdamentes acél hegesztése (különböző átmérőjű fúvókák a vastagságtól függően, Argon/Helium gázzal) tiszta, oxidmentes varratokért, amelyek könnyen tisztíthatók és nem adnak teret baktériumok megtelepedésének. A minimális hőhatás csökkenti a varrat körüli elszíneződést.

• Repülőgépipar: Magas szilárdságú alumínium, titán és speciális ötvözetek hegesztése, rendkívül szigorú minőségi és nyomon követhetőségi követelmények mellett.

  • Alkalmazás: Kritikus szerkezeti elemek hegesztése (különböző átmérőjű fúvókák a vastagságtól és joint típustól függően, gyakran Heliummal vagy Helium keverékkel) a maximális beolvadásért, minimális porozitásért és HAZ-ért. A precíz gázáramlás alapvető a reprodukálható varratminőséghez.

• Elektronikai Ipar: Kis fém alkatrészek, csatlakozók, szenzorok hegesztése, gyakran vékony és/vagy disszimilis anyagokból.

  • Alkalmazás: Nagyon kis átmérőjű fúvókák (akár kisebbek is lehetnek, mint a listázott 1.5 mm, de a listából a D1.5 a legkisebb) rendkívül precíz gázáramlással a nagyon finom varratokhoz, minimális hőbevitellel, elkerülve az érzékeny elektronikai komponensek károsodását.

• Bútoripar és Design: Fémvázas bútorok, design elemek, díszítő elemek hegesztése rozsdamentes acélból, alumíniumból vagy acélból.

  • Alkalmazás: Tiszta, esztétikus, alig látható varratok készítése (kis-közepes átmérőjű fúvókák, Argon gáz) minimális utómunkálattal.

• Cső- és Profilgyártás: Csövek, profilok hossz- vagy körvarratainak hegesztése.

  • Alkalmazás: A megfelelő átmérőjű fúvókák (a falvastagságtól függően) a folyamatos, stabil védőgáz ellátásért a teljes varrat mentén.

A QILIN hegesztő fúvókák különböző furatátmérői (1.5 mm-től 4.0 mm-ig) és valószínűleg eltérő hosszúságú vagy szögű (bár a weboldalon elsősorban egyenesek láthatók) kialakításai lehetővé teszik a lézerhegesztési folyamat finomhangolását a legkülönfélébb iparági igényekhez. A megfelelő fúvóka kiválasztása alapvető fontosságú a kívánt varratminőség, hegesztési sebesség és az üzemeltetési megbízhatóság eléréséhez az adott alkalmazásban. A QILIN rendszerekhez optimalizált fúvókák használata biztosítja a kompatibilitást és a tervezett teljesítményt.

4. Stratégiai Megfontolások – Miért Fontos Most Megfelelően Kezelni a Hegesztő Fúvóka Kérdését?

A fiber lézer hegesztő rendszerek jelentős beruházást jelentenek, és a bennük rejlő előnyök (sebesség, precizitás, alacsony deformáció) csak akkor hasznosulnak teljes mértékben, ha a rendszer minden eleme, beleértve a kritikus fogyóeszközöket is, optimális állapotban van és helyesen van kiválasztva. A hegesztő fúvóka a hegesztési folyamat egyik legközvetlenebbül ható eleme, és a nem megfelelő fúvóka használata vagy a fúvóka állapotának elhanyagolása komoly problémákhoz és költségekhez vezethet.

Megvitattuk azokat a műszaki kihívásokat, amelyeket a nem optimális fúvóka okozhat: rossz védőgáz ellátásból eredő varrat hibák (porozitás, oxidáció), túlzott spatter képződés, a drága optikai alkatrészek szennyeződése vagy károsodása, valamint a hegesztési folyamat instabilitása. Bemutatásra kerültek a QILIN hegesztő fúvókák főbb jellemzői, különös tekintettel a furat átmérőjének szerepére a gázáramlás szabályozásában, és áttekintésre kerültek az iparágak, ahol ezen fúvókák megbízható működése elengedhetetlen.

A QILIN hegesztő fúvókák, mint a QILIN hegesztőfejek specifikus komponensei, úgy vannak tervezve, hogy biztosítsák a szükséges gázáramlási profilt, minimalizálják a spattert és védjék az optikát. A megfelelő furat átmérőjű fúvóka kiválasztása a hegesztendő anyag vastagságához, a kívánt varrat típusához (conduction vs. keyhole) és a lézer teljesítményéhez alapvető a sikeres hegesztéshez. A nem megfelelő átmérőjű fúvóka használata kompromisszumokat jelent a varrat minőségében, a hegesztési sebességben vagy a gázfogyasztásban.

Ne hagyja, hogy a nem megfelelő fogyóeszközök rontsák a fiber lézer hegesztő rendszerek által kínált kiváló varratminőséget és sebességet! A hegesztő fúvókák rendszeres ellenőrzése (spatter ráégés, deformáció, furat állapota) és szükség esetén időben történő cseréje alapvető fontosságú a konzisztens hegesztési eredmények, az üzemeltetési megbízhatóság és a drága vágófej alkatrészek (különösen a lencse) védelme szempontjából. Egy elhanyagolt fúvóka által okozott lencse károsodás költsége sokszorosa lehet a fúvóka árának, nem beszélve a termeléskiesésből eredő veszteségről.

A modern gyártási környezetben a hegesztési folyamatok optimalizálása és a költségek kézben tartása kritikus a versenyképesség szempontjából. A QILIN hegesztő fúvókák, mint precíziós fogyóeszközök, hozzájárulnak ehhez a célnak az eléréséhez, biztosítva a hatékony védőgáz ellátást és a spatter kontrollt.

Ez a cikk átfogó bevezetést nyújtott a QILIN hegesztő fúvókák szerepébe a fiber lézer hegesztésben. Azonban a specifikus QILIN hegesztőfej modellhez tartozó pontos fúvókatípusok és a hegesztendő anyagokhoz, vastagságokhoz, joint típusokhoz legmegfelelőbb furat átmérők és gázparaméterek meghatározása részletesebb elemzést és szakértői konzultációt igényel. A QILIN kínálatában szereplő különböző átmérők (1.5 mm-től 4.0 mm-ig) és esetlegesen egyéb kialakítású fúvókák lehetővé teszik a hegesztési folyamat finomhangolását, de a legoptimálisabb beállítások megtalálása specifikus tudást igényel.

A hegesztési folyamatok hatékonyságának növelése, a varratminőség javítása és az üzemeltetési költségek csökkentése érdekében érdemes most részletesen megismerni a QILIN hegesztő fúvókák szerepét a saját gyártási környezetében, és megbizonyosodni arról, hogy a megfelelő típusú, méretű és jó állapotú fúvókákat használják minden hegesztési feladathoz.

A további részletek feltárása, a specifikus QILIN hegesztőfej modellhez tartozó fúvókák pontos azonosítása, a legmegfelelőbb furat átmérők kiválasztása a tipikus hegesztési feladatokhoz, valamint a helyes karbantartási és cseregyakorlatok kialakítása érdekében javasolt a téma szakértőivel kapcsolatba lépni. Egy célzott egyeztetés során feltárhatók a specifikus hegesztési kihívások, és meghatározható a legoptimálisabb fogyóeszköz stratégia a QILIN lézerhegesztő rendszer maximális kihasználásához és a magas minőségű varratok készítéséhez.

Tegyen lépéseket a QILIN HEGESZTŐ FÚVÓKÁK képességeinek és jelentőségének teljes körű megismerése felé, és biztosítsa fiber lézer hegesztési folyamatainak megbízható, hatékony és magas minőségű működését.

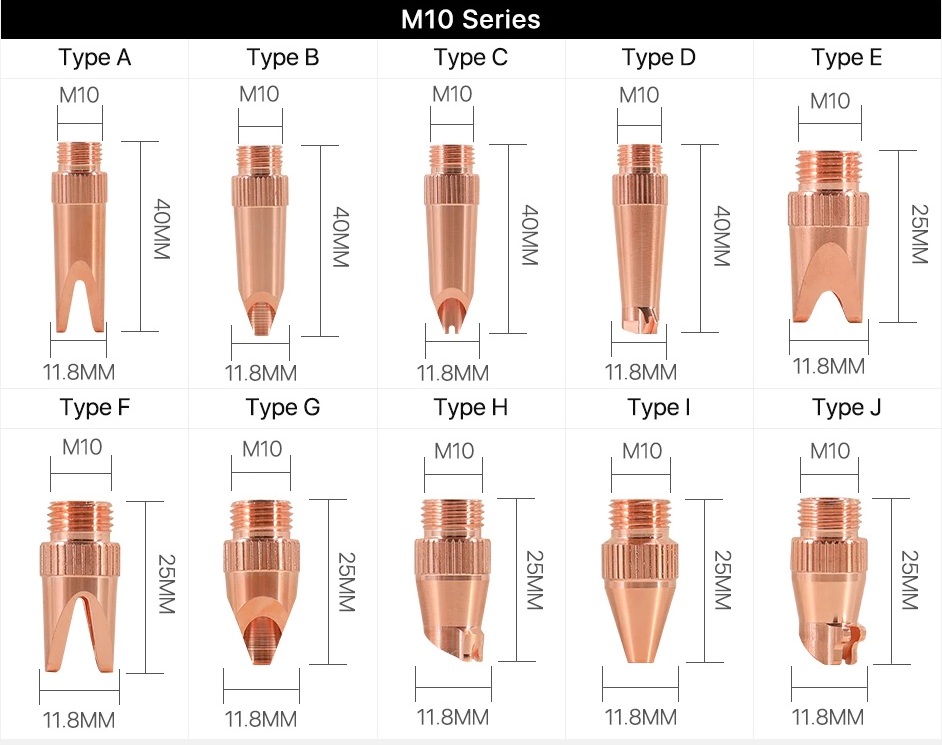

QILIN Hegesztő Fúvóka Type A – Precíziós Fogyóeszköz Fiber Lézer Hegesztő Fejekhez
